Гофра: подбор

Диаметр, длина и слои: почему кольчуга живёт дольше

Гофра компенсирует вибрацию мотора и тепловое расширение трубы. Рвётся она первой, но почти всегда не сама по себе: сначала уходят подушки и кронштейны, и мотор начинает «гулять».

Как подобрать

  1. Посадочный диаметр45, 50 или 55 мм. Диаметр берут по трубе, на которую гофра надевается или к которой приваривается.
  2. ДлинаВ названии два числа: диаметр и длина сильфона, иногда третье — общая длина с патрубками. Ставить короткую на место длинной нельзя: она работает на растяжение и рвётся по сетке.
  3. СлоиКольчужная Wire Mesh — сильфон под наружной вязаной сеткой. Трёхслойная с внутренней оплёткой InterLock или InnerBraid держит дольше на турбо и дизеле: внутренняя чешуя гасит поток и защищает сильфон.
  4. С патрубками или под сваркуПатрубки удобнее: шов уходит от сильфона, и его меньше греет.

Размеры на складе

45×2002 позиции
45×100×2001 позиция
45×1501 позиция
45×150×2451 позиция
45×2601 позиция
50×1501 позиция
50×150×2451 позиция
50×2001 позиция
50×2301 позиция
50×2501 позиция
55×1501 позиция
55×2001 позиция

Показаны ходовые размеры. Всего в разделе 15 размеров — остальные в каталоге.

Что прислать для подбора

  • посадочный диаметр
  • длину сильфона и общую длину
  • с патрубками или под сварку
  • марка, модель, двигатель
Запросить прайс

Весь справочник одним файлом: PDF, 18 страниц.

Как отличить типы

Снаружи детали похожи, работают по-разному. Признак типа виден на срезе и в торце — по нему и сверяйте.

Схема: Гофра кольчужная Wire Mesh

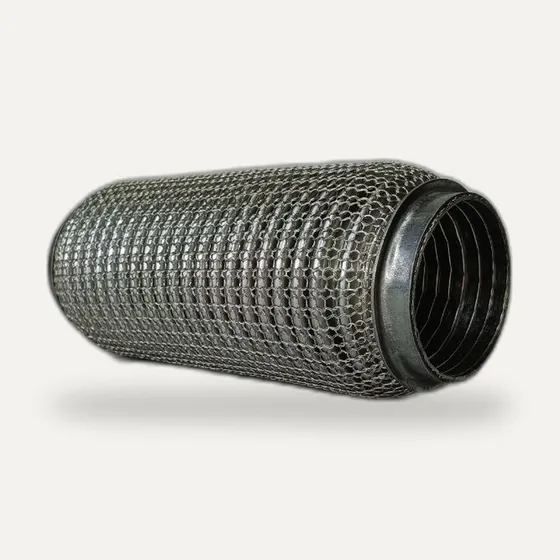

Гофра кольчужная Wire MeshСильфон под наружной вязаной сеткой-кольчугой, концы гладкие под сварку.
Схема: Гофра трёхслойная с внутренней оплёткой
Гофра трёхслойная с внутренней оплёткойКольчуга снаружи, внутри видна стальная чешуя InterLock или плетёнка InnerBraid.
Схема: Гофра оригинальная
Гофра оригинальнаяКольчужная гофра под конкретную машину, с маркировкой производителя.

Частые ошибки

Позиции раздела

Всего 16 позиций. Цену и остаток присылаем по запросу.

Смотреть весь раздел «Гофра»

145позиций на складе
7групп тракта
от 10 шт.первая смешанная партия
12 мес.гарантия на позиции
в день заявкиотгрузка со склада

Пришлём прайс с остатками, фото нужных позиций и подбор по вашему списку — ответим в течение рабочего дня. Первая партия смешанная: можно взять по 10 штук разных позиций и посмотреть, как идёт.
